安防監控系統是應用光纖、同軸電纜或微波在其閉合的環路內傳輸視頻信號，并從攝像到圖像顯示和記錄構成獨立完整的系統。它能實時、形象、真實地反映被監控對象，不但極大地延長了人眼的觀察距離，而且擴大了人眼的機能，它可以在惡劣的環境下代替人工進行長時間監視，讓人能夠看到被監視現場的實際發生的一切情況，并通過錄像機記錄下來。同時報警系統設備對非法入侵進行報警，產生的報警信號輸入報警主機，報警主機觸發監控系統錄像并記錄。

一、安防監控系統基本組成

典型的監控系統主要由前端音視頻采集設備、音視頻傳輸設備、后端存儲、控制及顯示設備這五大部分組成，其中后端設備可進一步分為中心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系（也可稱作傳輸系統）可通過同軸電纜、雙絞線、光纖、微波、無線等多種方式來實現。

二、運行原理

  監控系統運行由攝像、傳輸、控制、顯示、記錄登記5大部分組成。攝像機通過同軸電纜（網線、光纖、無線、微波等）將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，控制主機再將視頻信號分配到各監視器及錄像設備，同時可將需要傳輸?shù)恼Z(yǔ)音信號同步錄入到錄像機內。 通過控制主機，操作人員可發出指令，對云臺的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像機及云臺之間的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。

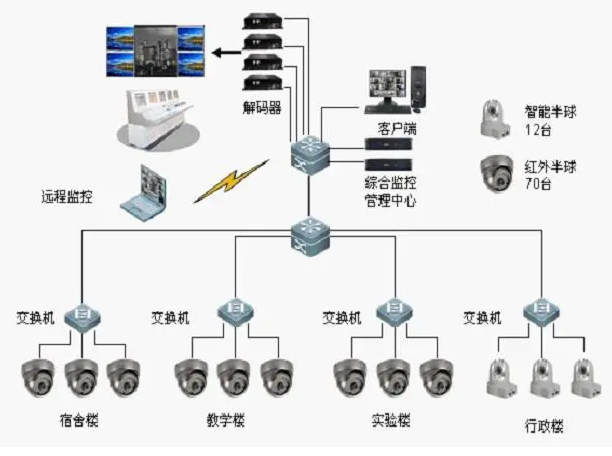

三、系統架構

前端視頻采集系統

攝像機，鏡頭，云臺，智能球形攝像機等。

視頻傳輸系統

傳輸線纜、光纖傳輸、同軸電纜傳輸、網線傳輸、無線傳輸、光端機。

終端顯示系統

管理所網絡監控系統

管理所網絡監控系統

dvr硬盤錄像系統、視頻矩陣、畫面處理器、切換器、分配器遠程拓展系統（第三代監控系統一個監控管理平臺就能代替?zhèn)鹘y(tǒng)設備）。

IP監控、遠程監控、網絡監控、視頻監控會議等技術交流。

監控不單純指閉路電視監控系統，但傳統意義上說的監控系統由前端攝像機（包括：半球攝像機、紅外攝像機、一體機等）加中端設備（光端機、網絡視頻服務器等）加后端的設備主機（硬盤錄像機、矩陣等）（第三代監控系統一個監控管理平臺就能代替?zhèn)鹘y(tǒng)設備）組成。

四、監控系統的分類及特點

1、傳統的模擬監控系統

傳統的模擬監控模式在國內大中城市剛剛引入道路監控應用時最為盛行，而最近幾年則日趨衰微，其主要缺陷如下：

傳輸通道敷設費用過于昂貴；

由于各道路監控點和監控中心之間通常相距幾公里甚至幾十公里，而有效傳輸距離僅300米左右的視頻電纜顯然無法達及，常規的解決辦法是在監控點和監控中心之間敷設光纜作為傳輸通道，光纜兩端接光端機作為視頻/光信號轉換設備。但這種解決方案實在過于昂貴，僅光纜敷設費用就占了整個監控系統總投資費用的80%以上；

系統結構復雜，監控中心設備繁多，操作煩瑣；

系統由攝像機、監視電視墻、錄像機、控制矩陣、畫面分割器、解碼器及其它輔助設備組成，以同軸電纜為圖像傳輸介質，以屏蔽雙絞線為控制信號傳輸介質，設備繁多，結構復雜，擴容性差，而且多數設備是專用設備，要求操作者經培訓方具備相應的操作能力。

2、以硬盤錄像機為核心的第二代準數字化視頻監控系統

與傳統的模擬監控模式相比，基于數字硬盤錄像機的準數字化視頻監控系統不亞于一次飛躍。在道路監控應用中，數字硬盤錄像機放置在道路監控前端和攝像機相連，可以對視頻源信號進行模擬/數字轉化壓縮后在本地硬盤錄像，并可以通過城市里的電信數據網絡或其它網絡通道上傳到監控中心，擺脫了傳統模擬監控必須敷設光纜的局限性，使系統結構大為簡化。但是，由于其本身技術架構的局限性，數字硬盤錄像機始終無法解決基于網絡的遠程集中監控應用中的圖像傳輸延時過長、無法實現多路同時監控、集成性差等問題。

3、以網絡視頻服務器為核心的第三代全數字化遠程視頻集中監控系統

第三代全數字化遠程視頻集中監控系統是以網絡為依托，以數字視頻處理技術為核心，綜合利用光電傳感器、數字化圖像處理、嵌入式計算機系統、數據傳輸網絡、自動控制和人工智能等技術的一種全新的數字監控模式，它不僅具有第二代準數字化視頻監控模式所具有的計算機快速處理能力、數字信息抗干擾能力、便于快速查詢記錄、視頻圖像清晰及單機顯示多路圖像等優點，而且依托網絡，真正發揮了寬帶網絡的優勢，通過IP網絡，把監控中心和網絡可以到達的任何地方的監控目標組合成一個系統，真正適應了對視頻監控系統遠程、實時、集中的需求，其核心技術產品就是網絡視頻服務器。

4、以監控中心管理平臺為核心的第三代全數字化遠程視頻集中監控系統

該視頻監控系統總體架構建設以視頻監控系統建設為基礎，主要分為前端電視監控系統、專用網絡傳輸系統、指揮監控系統、控管平臺、存儲系統等五大部分，其中監控中心管理平臺是管理核心。

五、監控系統的安裝

1、安裝檢查

將攝像機逐個通電進行檢測和粗調，在攝像機處于正常工作狀態后，方可安裝；

檢查云臺的水平、垂直轉動角度，并根據設計要求定準云臺轉動起點方向；

檢查攝像機在防護套內緊固情況；

檢查攝像機座與支架或云臺的安裝尺寸。

在搬動、架設攝像機過程中，不得打開鏡頭蓋。

攝像裝置的安裝應牢靠、穩固。

從攝像機引出的電纜宜留有1m 的余量，不得影響攝像機的轉動。攝像機的電纜和電源線均應固定，并不得用插頭承受電纜的自重。

先對攝像機進行初步安裝，經通電試看、細調，檢查各項功能， 觀察監視區域的覆蓋范圍和圖像質量，符合要求后方可固定。

2、線路鋪設

電纜的敷設應符合下列要求：

電纜的彎曲半徑應大于電纜直徑的15 倍；

電源線宜與信號線、控制線分開敷設；

選配電纜時宜避免電纜的接續；

當電纜接續時應采用專用接插件。

敷設管道電纜，應符合下列要求：

穿放電纜時宜涂抹黃油或滑石粉；

管口與電纜間應襯墊鉛皮，鉛皮應包在管口上；

進入管孔的電纜應保持平直，并應采取防潮、防腐蝕、防鼠等 處理措施。

3、中心設備

硬盤錄象機應安放平穩，整齊，避免陽光直射。

顯示器安裝位置應使屏幕不受外來光直射，當有不可避免的光時，應加遮光罩遮擋。

顯示器外部可調節部分，應暴露在便于操作的位置，并可加保護蓋。

4、系統檢測

檢測內容：

系統功能檢測：云臺轉動，鏡頭、光圈的調節，調焦、變倍，圖像切換，防護罩功能的檢測；

圖像質量檢測：在攝像機的標準照度下進行圖像的清晰度及抗 干擾能力的檢測；

系統整體功能檢測：功能檢測應包括視頻安防監控系統的監控范圍、現場設備的接入率及完好率；

硬盤錄像主機的切換、控制、編程、巡檢、記錄等功能； 對數字視頻錄像式監控系統還應檢查主機死機記錄、圖像顯示和記錄速度、圖像質量、對前端設備的控制功能以及通信接口功 能、遠端聯網功能等；

對數字硬盤錄像監控系統除檢測其記錄速度外，還應檢測記錄的檢索、回放等功能； 視頻安防監控系統的圖像記錄保存時間應滿足管理要求。 攝像機抽檢合格率應為100%；

系統功能功能全部檢測，功能符合設計要求時為合格，合格率 100%時為系統功能檢測合格。

六、監控系統的維護和保養

1、維護基本條件

對監控系統進行正常的設備維護所需的基本維護條件，即做到“四齊”，即備件齊、配件齊、工具齊、儀器齊。備件齊 通常來說，每一個系統的維護都必須建立相應的備件庫，主要儲備一些比較重要而損壞后不易馬上修復的設備，如攝像機、鏡頭、監視器等。這些設備一旦出現故障就可能使系統不能正常運行，必須及時更換，因此必須具備一定數量的備件，而且備件庫的庫存量必須根據設備能否維修和設備的運行周期的特點不斷進行更新。

配件齊 配件主要是設備里各種分立元件和模塊的額外配置，可以多備一些，主要用于設備的維修。常用的配件主要有電路所需要的各種集成電路芯片和各種電路分立元件。其他較大的設備就必須配置一定的功能模塊以備急用。這樣，經過維修就能用小的投入產生良好的效益，節約大量更新設備的經費。

工具和檢測儀器齊 要做到勤修設備，就必須配置常用的維修工具及檢修儀器，如各種鉗子、螺絲刀、測電筆、電烙鐵、膠布、萬用表、示波器等等，需要時還應隨時添置，必要時還應自己制作如模擬負載等作為測試工具。

2、設備維護中的一些注意事項

在對監控系統設備進行維護過程中，應對一些情況加以防范，盡可能使設備的運行正常，主要需做好防潮、防塵、防腐、防雷、防干擾的工作。

1）防潮、防塵、防腐

對于監控系統的各種采集設備來說，由于設備直接置于有灰塵的環境中，對設備的運行會產生直接的影響，需要重點做好防潮、防塵、防腐的維護工作。如攝像機長期懸掛于棚端，防護罩及防塵玻璃上會很快被蒙上一層灰塵、碳灰等的混合物，又臟又黑，還具有腐蝕性，嚴重影響收視效果，也給設備帶來?yè)p壞，因此必須做好攝像機的防塵、防腐維護工作。在某些濕氣較重的地方，則必須在維護過程中就安裝位置、設備的防護進行調整以提高設備本身的防潮能力，同時對高濕度地帶要經常采取除濕措施來解決防潮問題。

2）防雷、防干擾

只要從事過機電系統的維護工作的人都知道，雷雨天氣一來，設備遭雷擊是常事，給監控設備正常的運行造成很大的安全隱患，因此，監控設備在維護過程中必須對防雷問題高度重視。防雷的措施主要是要做好設備接地的防雷地網，應按等電位體方案做好獨立的地阻小于1歐的綜合接地網，杜絕弱電系統的防雷接地與電力防雷接地網混在一起的做法，以防止電力接地網雜波對設備產生干擾。防干擾則主要做到布線時應堅持強弱電分開原則，把電力線纜跟通訊線纜和視頻線纜分開，嚴格按通信和電力行業的布線規范施工。在室外安裝的攝像機，攝像機必須與桿子絕緣，攝像機與防護罩絕緣。

3、維護保養技術要求及內容

閉路電視監控系統：確保前端設備、系統控制功能、監視系統功能、顯示功能、記錄回放功能、報警聯動功能、圖像復核功能等工作正常，確保視頻安防監控系統預留接口工作正常，確保系統時標與北京標準時間誤差不超過60秒。閉路電視監控系統維護的設備主要包括：攝像機、云臺、監視器、視頻矩陣，硬盤錄像機、解碼器、系統線路等閉路電視監控系統既有項目全部設備的維護保養。

紅外線報警系統：確保紅外報警功能、防破壞及故障報警功能、記錄和顯示功能、報警響應時間、報警復核功能等工作正常，確保報警聲級符合要求，確保報警系統預留接口正常。紅外線報警系統維護主要包括：紅外對射探測器、報警主機、線路維護。

安防綜合信息管理：確保各子系統和系統之間配套聯動的工作正常，防護牢固，工作環境清潔。確保漏電保護功能、UPS后備供電功能、防雷接地功能等工作正常，確保傳輸功能工作正常。安防綜合信息管理維護內容：監控主機、硬盤錄像機、監控系統平臺、錄像數據的維護。
